產品型號：GL41H/W
更多產品：328123.cn
產品分類：過濾器
上架時間：2023-05-28 16:46:58
產品描述：不銹鋼Y型法蘭過濾器主要連接尺寸 (mm) Size of main connection公稱通徑 DN Nominal Diameter尺寸 (mm) SizeLHH1螺紋Whorl法蘭 Flange螺紋Whorl法蘭 ···...

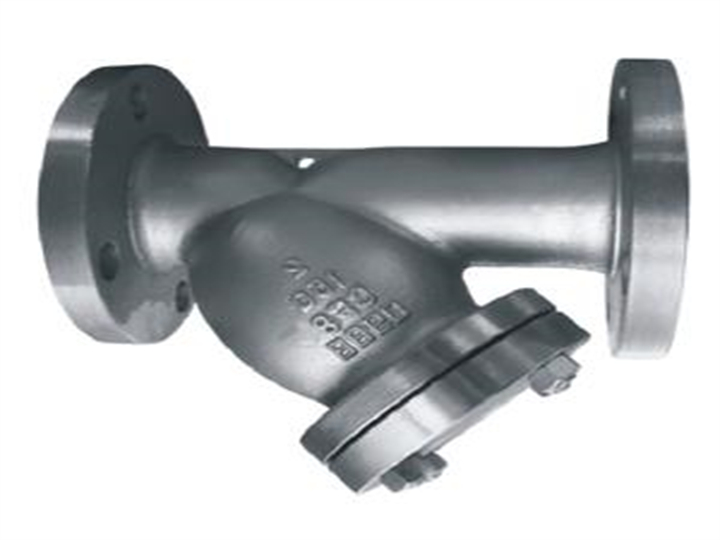

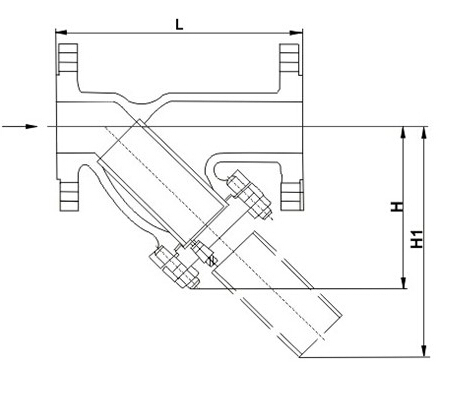

不銹鋼Y型法蘭過濾器主要連接尺寸 (mm) Size of main connection
| 公稱通徑 DN Nominal Diameter | 尺寸 (mm) Size | |||||
| L | H | H1 | ||||
| 螺紋Whorl | 法蘭 Flange | 螺紋Whorl | 法蘭 Flange | 螺紋Whorl | 法蘭 Flange | |
| 15 | 90 | 140 | 75 | 73 | 105 | 103 |
| 20 | 100 | 150 | 85 | 88 | 123 | 127 |
| 25 | 110 | 160 | 95 | 93 | 140 | 137 |
| 32 | 130 | 180 | 102 | 100 | 152 | 148 |
| 40 | 160 | 220 | 117 | 115 | 170 | 168 |
| 50 | 190 | 230 | 140 | 155 | 174 | 195 |
| 65 | 250 | 198 | 270 | |||
| 80 | 280 | 210 | 295 | |||
| 100 | 350 | 250 | 344 | |||
| 125 | 400 | 305 | 422 | |||
| 150 | 440 | 358 | 485 | |||
| 200 | 500 | 450 | 602 | |||
| 250 | 580 | 503 | 710 | |||
| 300 | 670 | 578 | 815 | |||
| 350 | 780 | 598 | 844 | |||
| 400 | 850 | 618 | 872 | |||
| 450 | 850 | 693 | 978 | |||
| 500 | 1000 | 765 | 1080 | |||
